【单片机】自制USBASP——AVR单片机USB编程器

本来自己有一个之前买的USBASP,而且一直用着没问题。不过前段时间需要用低速模式编程一个晶振被设置为低速外部晶体的atmega328,之前买的USBASP一直没法连,于是自制了这个可以调节速度的。(后记:新做的USBASP还是没法救活那片atmega328。:()

所有制作材料参考了站点:http://www.fischl.de/usbasp/? 功能部分翻译自此站点

功能:

  1. 多平台支持:Linux,Mac OS X 和 Windows测试。
  2. 不需要特殊的控制器和SMD元件。
  3. 编程速度高达5k字节/秒。
  4. SCK跳线可以支持时钟低于1.5MHZ的目标板。
  5. 计划支持:串口(用于调试)

下载:

usbasp.2011-05-28.tar.gz (519 k字节)支持TPI,支持ATMega88和ATMega8芯片。

(其他版本固件可以去原站点下载)

驱动:

Linux和MacOS X系统无需驱动,windows驱动:usbasp-windriver.2011-05-28.zip (70 kB)

软件:

AVR_fighterprogisp等下载软件,请到各自站点下载。

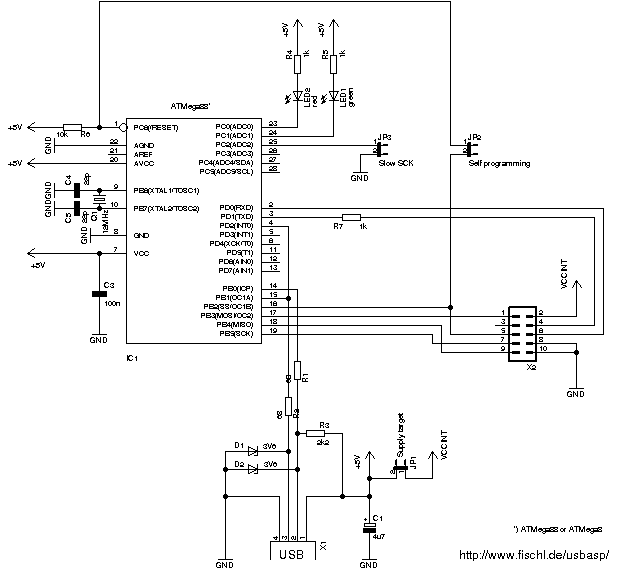

电路图:(固件压缩包里有清晰版PDF电路图)

电路图

图片:
