之前发PCB的那个GPS数据记录仪(GPS Data Logger)http://www.buxiaoyang.com/gps_data_logger_pcb/最近终于做出来了。经过两个月的测试,功能完全正常。

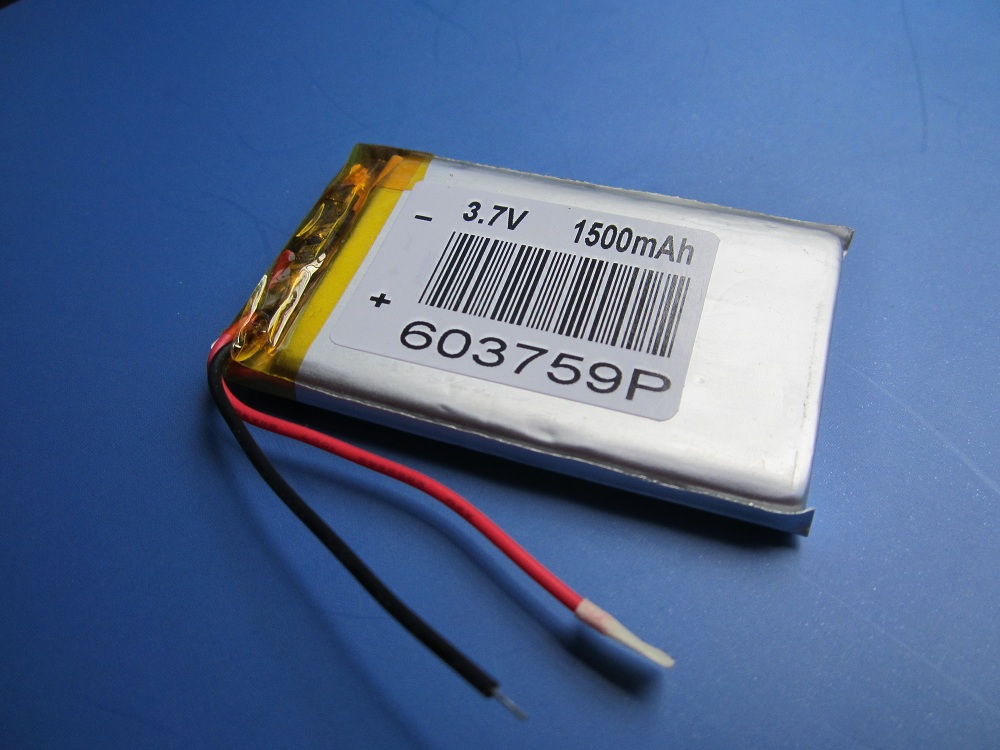

电路图参考了elm-chan的http://elm-chan.org/works/glg2/report_e.html。源代码在原作的基础上只修改了指示灯不同的一点点代码。(原作中是一个双色的,我改成了两个双色的。其中运行指示灯加了一个低电压红色显示)其他功能均和原作一模一样(感谢elm-chan大神的无私分享)。本来想做成和原作一样大小的,后来发现那么小的GPS模块不容易买,而且我做出来的PCB也比原作大点。而且我用了1500mAH的锂电。所以最后就成大块头了。
还有一个就是本来想加一个5110液晶显示的,PCB接口也预留了。最后做的时候懒得修改源代码,加上PCB液晶背光那边电路也有问题。所以就放弃了。
下面不说废话上资料。

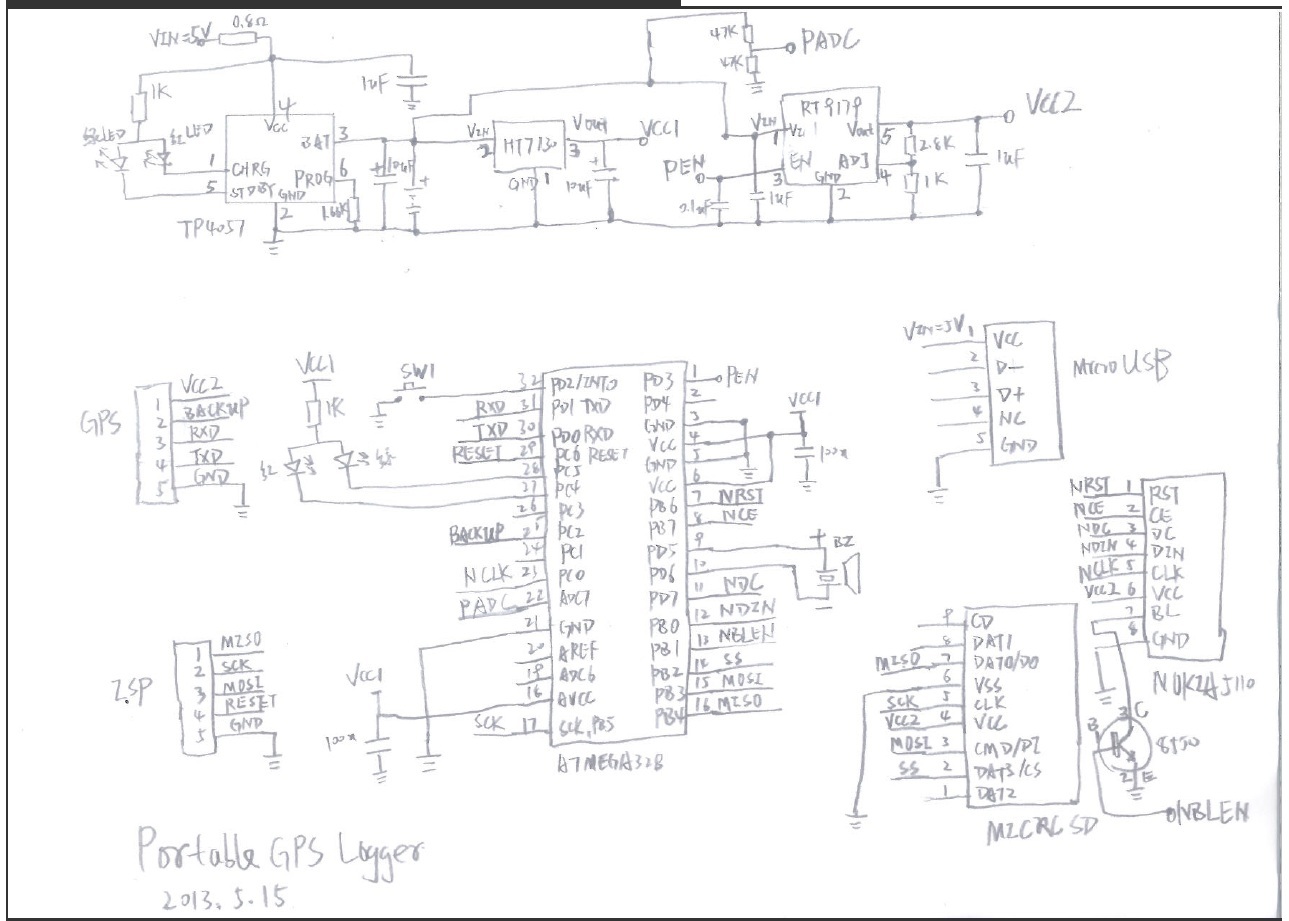

1,原理图(点击查看大图)
2,修改后的源代码

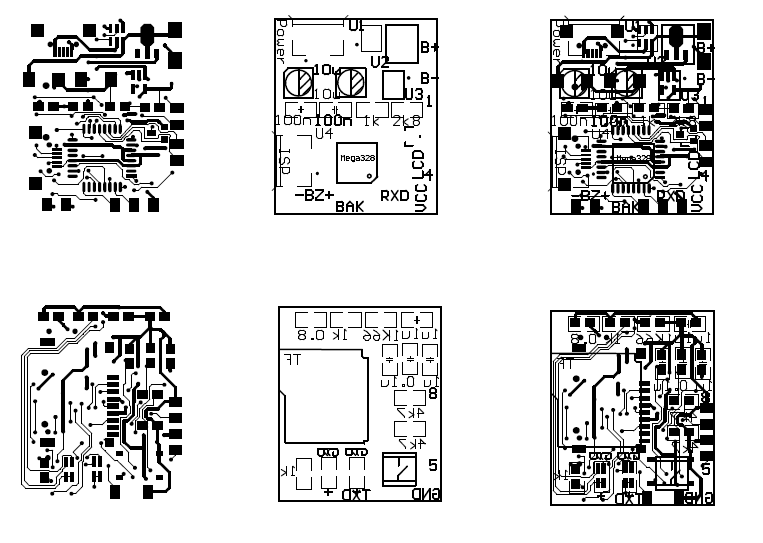

3,PCB源文件(Protel99se)

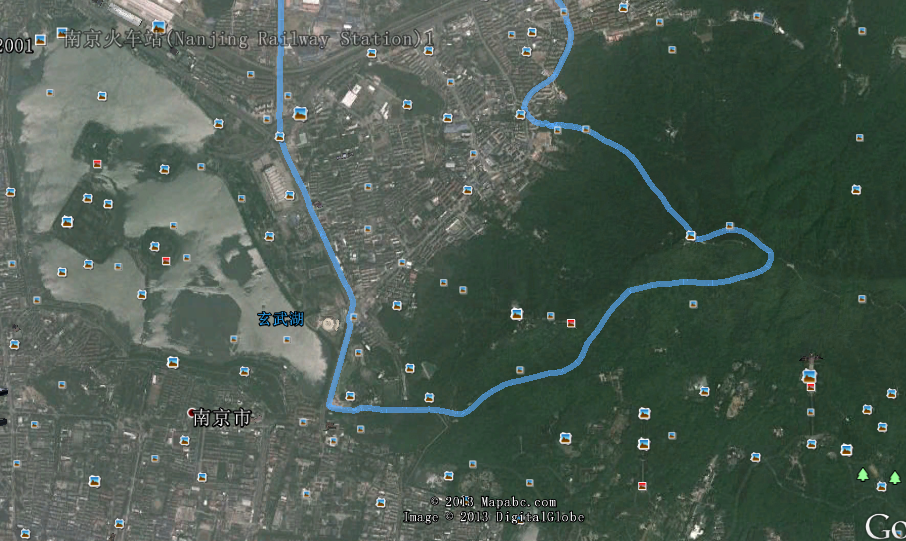

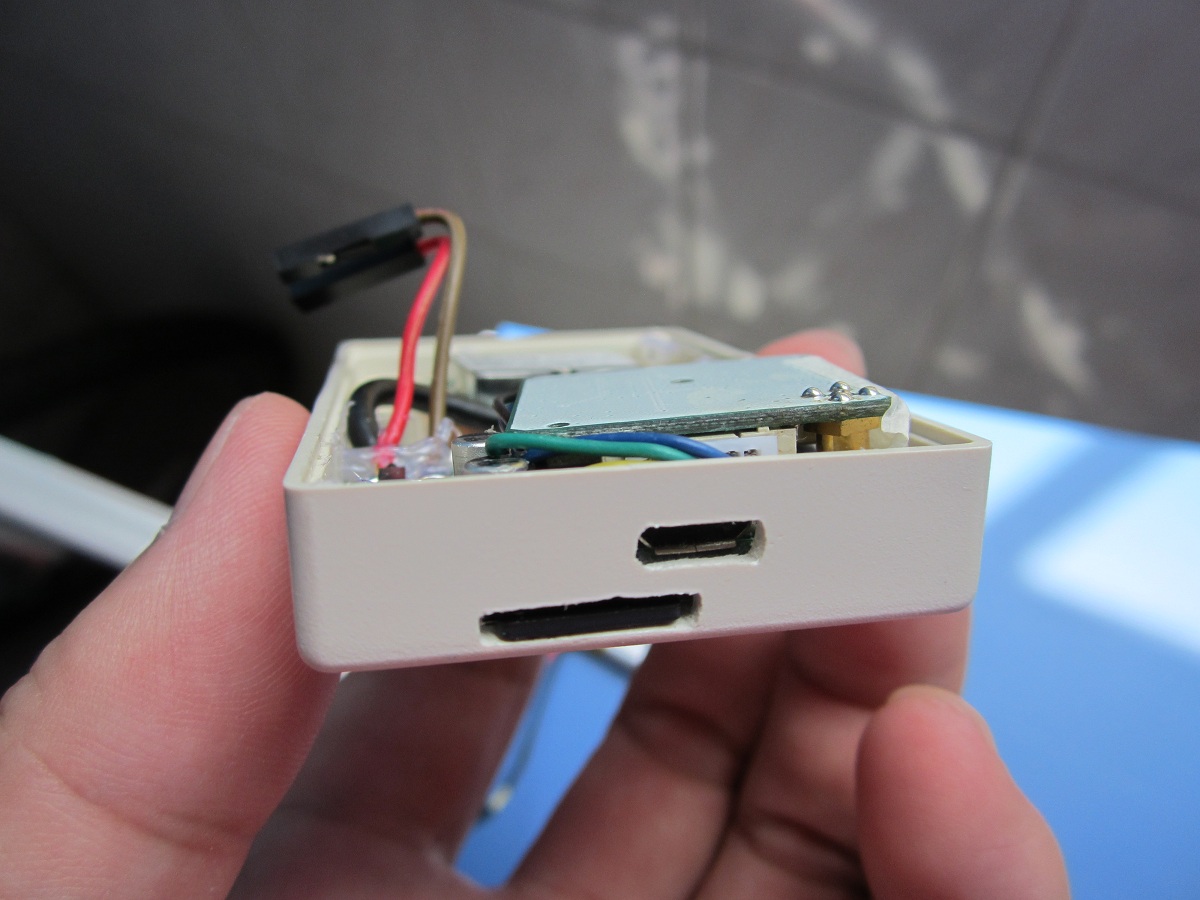

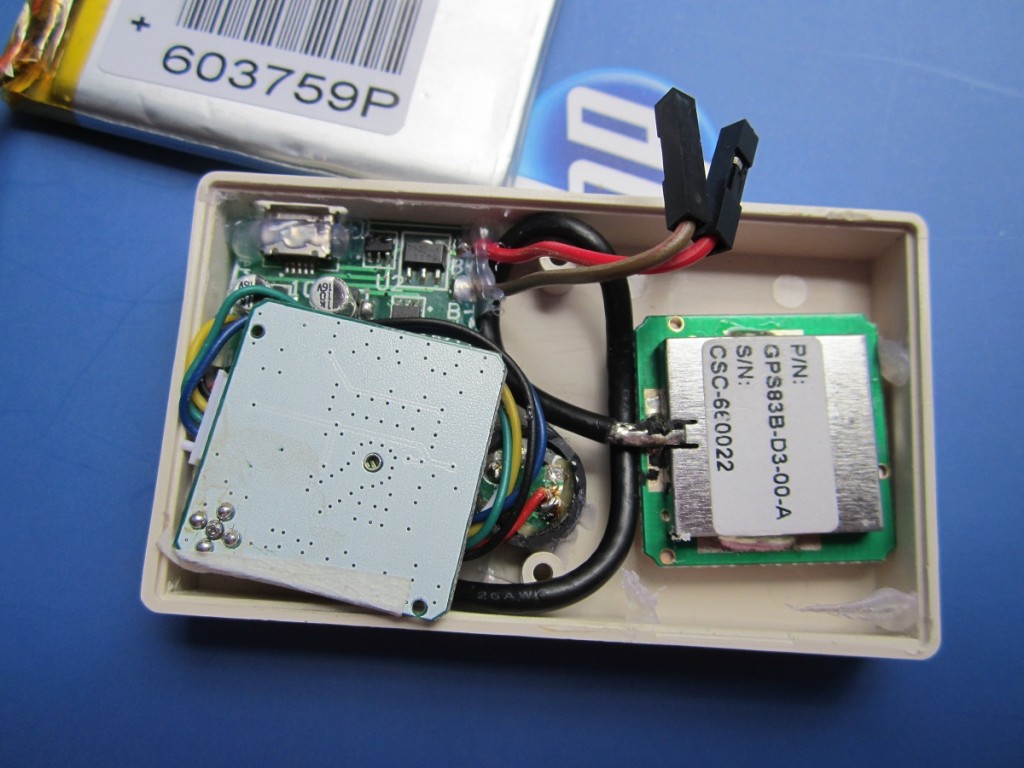

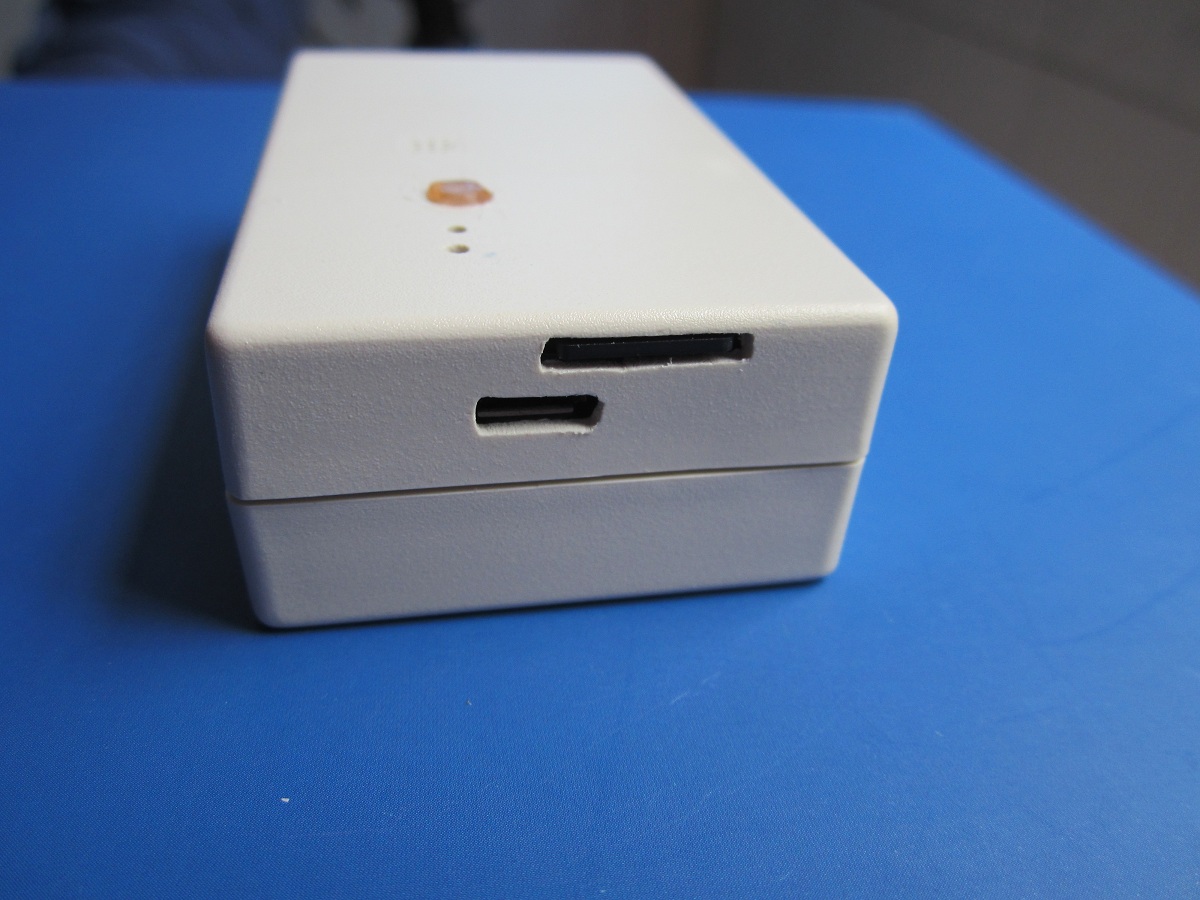

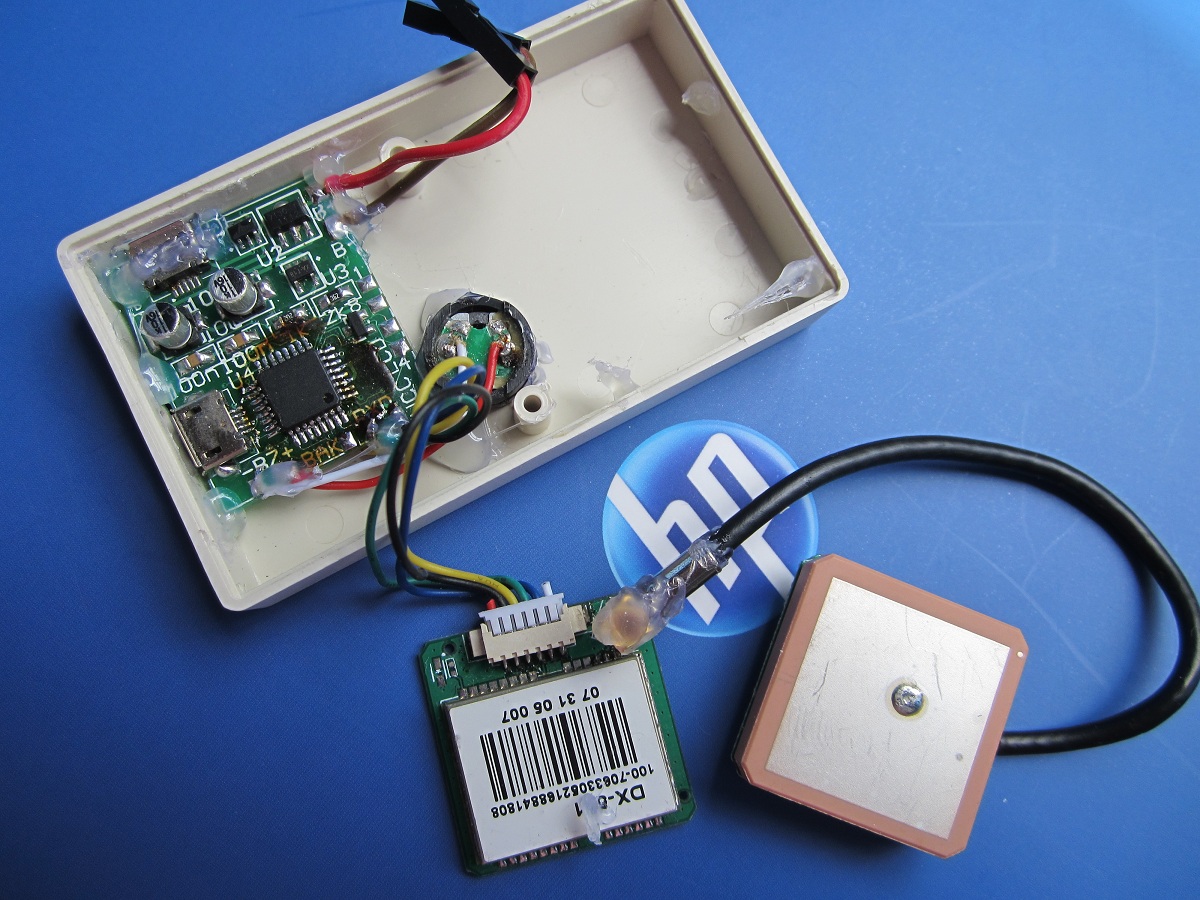

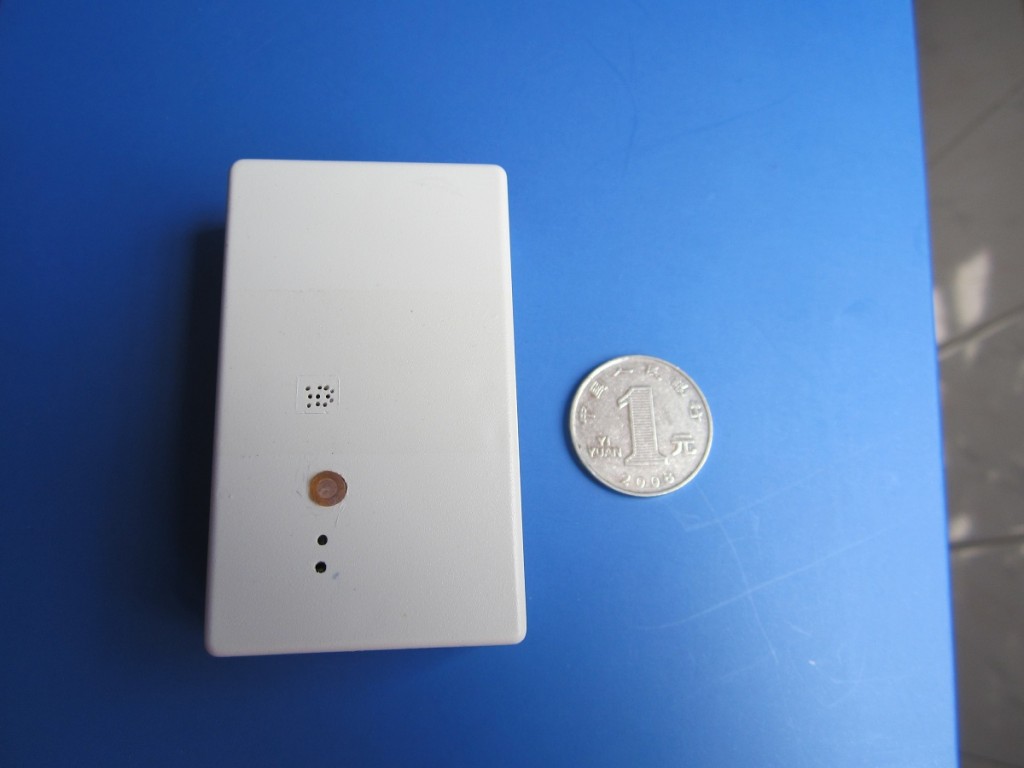

4,图片
